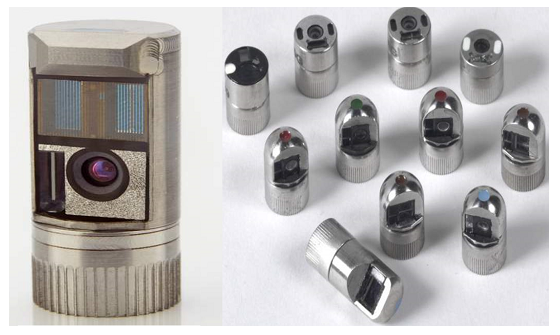

工業內窺鏡是無損檢測設備，利用探頭捕獲設備內部影像、并呈現于顯示屏上，從而實現檢測目的。工業內窺鏡鏡頭則是位于探頭前端負責從特定視向捕獲光學影像的組件，有的鏡頭還兼具一些特殊功能，例如：輔助實現測量所需的光柵相位掃描功能。由于位于探頭前端的特殊位置，往往還有照明光從鏡頭周邊射出，以照亮被檢區域。下圖是韋林工業內窺鏡的鏡頭示意圖，左側鏡頭中，中間圓形部位是透鏡，透鏡左側是照明光出口，上方是相位光柵。

工業內窺鏡鏡頭可以依據不同的標準劃分為不同的種類。從功能上分，有觀察鏡頭、測量鏡頭、集觀察及測量功能一體的鏡頭；從視向分，有直視鏡頭、側視鏡頭、以及斜視鏡頭；還可以根據焦距劃分，有遠焦鏡頭、中遠焦鏡頭、近焦鏡頭、極近焦鏡頭等。鏡頭的參數主要涉及視野、焦距、視向等。由于鏡頭比較?。ê撩准?jí)直徑），不易分辨，通常會采用顏色標記加以區分（如下圖中保護帽頂部的彩色小圓點）。

不同品牌有不同的鏡頭規格型號，下面以韋林品牌為例，為您列舉一些工業內窺鏡鏡頭的規格型號、參數、以及用途。

型號T6150FF

參數：觀察用直視遠焦鏡頭。顏色標記：無色；視野：標準50度；焦距：50毫米—無窮遠；視向：前視。

用途：常規檢測都可以適用。

型號T61120FF

參數：觀察用直視中遠焦鏡頭。顏色標記：灰色；視野：120°；焦距：20mm-無窮遠；視向：前向；該鏡頭=前視近焦+前視中焦+前視遠焦三合一廣角鏡頭，且通光量強，光源照明效果更佳。

用途：全新搭載百萬像素探頭研發的廣角中遠焦鏡頭，尤其針對遠端圖像，在不犧牲視野的情況下，有效降噪，提高可視焦距，得到更清晰的圖像，特別適用于大型發動機內部靜轉子穿繞或燃燒室檢查等。

型號XLG3T61120SG

參數：觀察用側視中近焦鏡頭。顏色標記：藍色；視野： 120°；焦距：4-100毫米；視向：側視。

用途：應用廣泛，特別是孔探中轉子葉片的檢查，幾乎每臺孔探設備均須使用該鏡頭。

型號XL4TM61105FG

參數：觀察及測量功能一體（能替代傳統技術的至少3個鏡頭）前視廣角探頭物鏡轉接頭，該鏡頭功能=前視中焦+前視近焦+前視測量三合一。視野：105度；焦距：8-250毫米；顏色標記：黑色；視向：前向；

用途：直視3D相位掃描測量鏡頭，能夠做到觀察和測量一體，使用3維光柵掃描的原理，能夠針對臨界損傷給出優化的測量結果。針對檢測任務多、檢查時間緊的情況，無需反復穿繞更換鏡頭，一次檢測即可完成工作，精度高、效率高。

型號XLG3T6180FN

參數：觀察用前視極近焦鏡頭。顏色標記：橙色；視野：標準80°；焦距：3mm-20mm；視向：前視。

用途：用于無限接近被檢測位置，精確判斷裂紋或劃痕，明確損傷性質，避免誤判。

型號T6150FB

參數：觀察用斜視中近焦鏡頭。顏色標記：紫色；視野：50°；焦距：12mm-80mm；視向：斜向；

用途：45°斜向觀察鏡頭。某些檢測場合下斜向觀察更方便，例如：孔探檢測中，傳統側視鏡頭觀察轉子葉片底邊平臺或鎖扣時，需要遠離葉片，也因此會影響檢測效果，該斜向鏡頭專注于看葉根平臺及轉子葉片鎖扣，能夠較近的接近被檢測位置。

以上為您介紹了什么是工業內窺鏡鏡頭，以及鏡頭型號參數及用途介紹。韋林品牌的鏡頭很多，還有普通雙物鏡測量鏡頭、陰影測量鏡頭、以及幾十種不同規格的鏡頭，例如：T4080FF、PXT4080FG、T40115SN、TM405555FG、PXTM750FG、XLG3TM846060SG等，由于篇幅有限，無法一一介紹，您可以訪問北京韋林意威特工業內窺鏡有限公司官網頁面中的“產品系列->可選光學物鏡轉接鏡頭”，以及各個產品頁面中關于鏡頭的介紹。

韋林工業內窺鏡鏡頭與探頭的連接方式采用的是雙螺紋結構，方便更換。通常用戶購買時，技術人員或者銷售人員都會根據直徑尺寸和檢測要求，推薦多個型號的鏡頭，以便在檢測中根據實際情況更換，達到滿意的檢測效果。
